Zorné pole (FOV) f - theta šošovky je kritickým konceptom, ktorý výrazne ovplyvňuje jej výkon a rozsah použitia. Ako spoľahlivý dodávateľ šošoviek f - theta chápeme dôležitosť tohto parametra a zaviazali sme sa poskytovať vysokokvalitné šošovky s optimálnymi charakteristikami zorného poľa.
Pochopenie základov objektívov f - theta
Pred ponorením sa do zorného poľa je nevyhnutné jasne pochopiť, čo je f - theta šošovka. Objektív f - theta je špecializovaný typ šošoviek používaný v laserových skenovacích systémoch. Je navrhnutý tak, aby zabezpečil zaostrenie laserového lúča na rovný povrch, ako je napríklad obrobok pri laserovom označovaní, rezaní alebo zváraní. Názov "f - theta" pochádza z charakteristickej vlastnosti šošovky: vzťah medzi uhlom vychýlenia (θ) laserového lúča a polohou (r) v rovine obrazu sa riadi vzorcom (r = f\times\theta), kde (f) je ohnisková vzdialenosť šošovky.
Definovanie zorného poľa
Zorné pole f - theta šošovky sa vzťahuje na maximálnu plochu v rovine obrazu, ktorú šošovka dokáže efektívne pokryť laserovým lúčom. Zvyčajne sa meria ako priemer alebo dĺžka strany štvorcovej plochy, ktorú možno skenovať laserom. Napríklad, ak má šošovka zorné pole 100 mm, znamená to, že laser môže byť skenovaný cez kruhovú oblasť s priemerom 100 mm alebo štvorcovú oblasť s dĺžkou strany približne 100 mm na obrobku.
Zorné pole je určené niekoľkými faktormi, vrátane ohniskovej vzdialenosti šošovky, maximálneho uhla vychýlenia laserového skenera a optického dizajnu šošovky. Dlhšia ohnisková vzdialenosť vo všeobecnosti vedie k väčšiemu zornému poľu, ale môže tiež znížiť veľkosť a intenzitu laserového bodu na okrajoch poľa. Na druhej strane, kratšia ohnisková vzdialenosť môže poskytnúť menšie zorné pole, ale koncentrovanejší laserový lúč.
Význam zorného poľa v rôznych aplikáciách
Laserové značenie

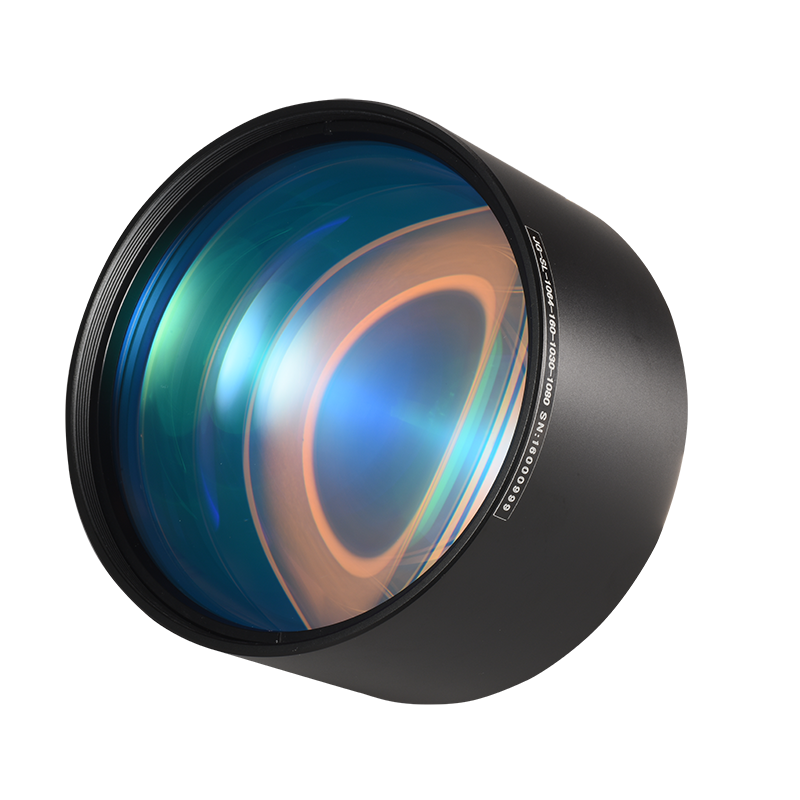

V aplikáciách laserového značenia určuje zorné pole veľkosť oblasti, ktorú je možné označiť na obrobku. Pre úlohy označovania v malom rozsahu, ako je označovanie sériových čísel na elektronických komponentoch, môže postačovať šošovka s relatívne malým zorným poľom. Avšak na značenie vo veľkom meradle, ako je označovanie logami na automobilových dieloch alebo veľkých paneloch, je potrebná šošovka s veľkým zorným poľom. nášObjektív 532nm F - thetaje k dispozícii v rôznych možnostiach zorného poľa, aby vyhovoval rôznym požiadavkám na označovanie.
Laserové rezanie
Pri laserovom rezaní zorné pole ovplyvňuje veľkosť materiálu, ktorý je možné rezať. Väčšie zorné pole umožňuje rezať väčšie kusy materiálu jedným skenovaním, čo môže zvýšiť produktivitu. Je však dôležité zabezpečiť, aby si laserový lúč zachoval dostatočný výkon a zaostrenie v celom zornom poli, aby sa dosiahli čisté a presné rezy. Naše šošovky sú starostlivo navrhnuté tak, aby poskytovali jednotný výkon lasera v špecifikovanom zornom poli, vďaka čomu sú vhodné pre širokú škálu aplikácií na rezanie.
Laserové zváranie
Pri laserovom zváraní určuje veľkosť zvarovej plochy zorné pole. V aplikáciách, ako je mikrozváranie elektronických komponentov, môže byť preferované malé zorné pole, aby sa zabezpečila presná kontrola zvaru. Naproti tomu pri zváracích aplikáciách vo veľkom meradle, ako je zváranie automobilových rámov, je potrebné väčšie zorné pole. nášF - theta pre laserové zváranieponúka rôzne možnosti zorného poľa na prispôsobenie sa rôznym potrebám zvárania.
Faktory ovplyvňujúce zorné pole
Ohnisková vzdialenosť
Ako už bolo spomenuté, ohnisková vzdialenosť f - theta šošovky je jedným z primárnych faktorov ovplyvňujúcich zorné pole. Existuje jednoduchý vzťah medzi ohniskovou vzdialenosťou ((f)), maximálnym uhlom vychýlenia ((\theta_{max})) laserového skenera a zorným poľom ((FOV)). Pre kruhové zorné pole je priemer (D) poľa daný vzťahom (D = 2f\times\tan(\theta_{max})). To ukazuje, že zväčšenie ohniskovej vzdialenosti alebo maximálneho uhla vychýlenia bude mať za následok väčšie zorné pole.
Optický dizajn
Zásadnú úlohu pri určovaní zorného poľa zohráva aj optická konštrukcia objektívu. Vysokokvalitné f-theta šošovky sú navrhnuté tak, aby korigovali rôzne optické aberácie, ako je skreslenie, chromatická aberácia a kóma. Tieto aberácie môžu ovplyvniť tvar a kvalitu laserového bodu v zornom poli. Minimalizáciou týchto aberácií prostredníctvom pokročilých techník optického dizajnu môže šošovka poskytnúť rovnomernejší a presnejší laserový lúč cez väčšie zorné pole.
Charakteristika laserového skenera
Výkon laserového skenera, ako je jeho maximálna rýchlosť skenovania a maximálny uhol vychýlenia, tiež ovplyvňuje efektívne zorné pole. Laserový skener s väčším maximálnym uhlom vychýlenia môže pokryť širšiu oblasť, čo však môže vyžadovať aj objektív s dlhšou ohniskovou vzdialenosťou, aby sa zachoval vzťah f - theta. Okrem toho môže rýchlosť skenovania laserového skenera ovplyvniť rovnomernosť laserovej expozície v zornom poli, najmä pri vysokorýchlostných skenovacích aplikáciách.
Výber pravého zorného poľa
Pri výbere objektívu f - theta je dôležité vybrať si vhodné zorné pole na základe špecifických požiadaviek aplikácie. Zvážte veľkosť obrobku, požadovanú oblasť označovania, rezania alebo zvárania a potrebnú presnosť a rozlíšenie. Ak pracujete s malými komponentmi, môže byť vhodnejší objektív s malým zorným poľom. Pri výrobe vo veľkom meradle môže účinnosť zlepšiť šošovka s veľkým zorným poľom.
Je tiež dôležité zvážiť kompromisy medzi zorným poľom a ostatnými parametrami objektívu. Napríklad väčšie zorné pole môže mať za následok menšiu veľkosť laserového bodu na okrajoch poľa, čo môže ovplyvniť kvalitu značenia, rezania alebo zvárania. Náš technický tím je k dispozícii, aby vám pomohol pri výbere správnej šošovky f - theta s optimálnym zorným poľom pre vašu aplikáciu.
Náš sortiment a možnosti zorného poľa

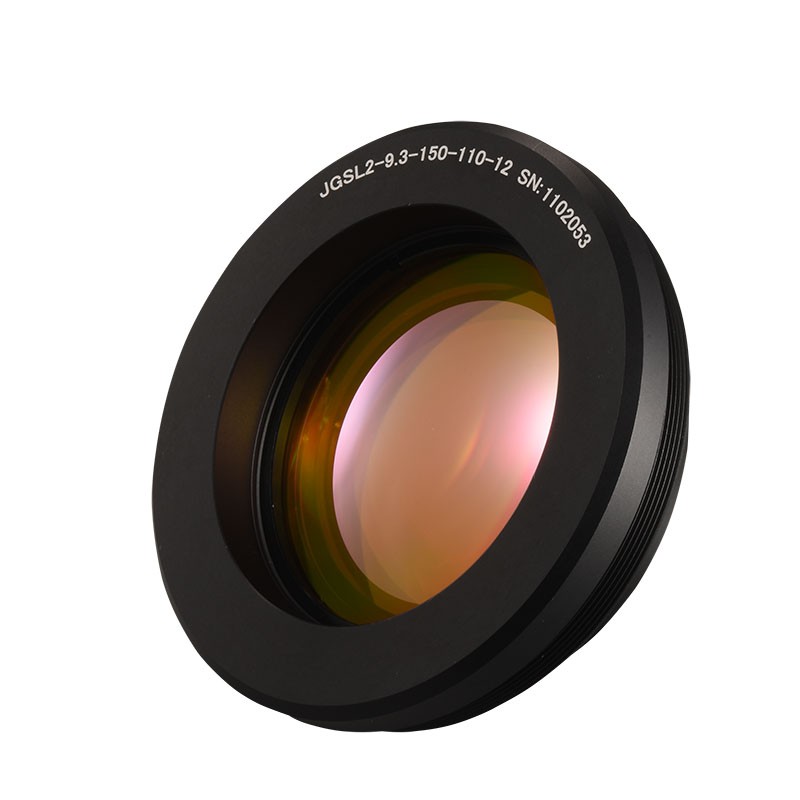

Ako dodávateľ šošoviek f - theta ponúkame širokú škálu šošoviek s rôznymi možnosťami zorného poľa. nášCO2 F - theta šošovkaje navrhnutý pre použitie s CO2 lasermi a je dostupný v rôznych veľkostiach zorného poľa, aby vyhovoval potrebám rôznych CO2 laserových aplikácií, ako je laserové gravírovanie a rezanie nekovových materiálov.
Poskytujeme tiež na mieru navrhnuté šošovky f - theta pre špecifické aplikácie. Ak máte jedinečné požiadavky na zorné pole, ohniskovú vzdialenosť alebo iné parametre objektívu, náš inžiniersky tím s vami môže spolupracovať na vývoji riešenia na mieru.
Kontaktujte nás kvôli obstarávaniu
Ak máte záujem o naše f - theta šošovky a chceli by ste prediskutovať svoje špecifické požiadavky, odporúčame vám kontaktovať nás. Náš predajný tím je pripravený pomôcť vám pri výbere správnej šošovky s vhodným zorným poľom pre vašu aplikáciu. Ponúkame konkurenčné ceny, vynikajúcu kvalitu a spoľahlivú popredajnú podporu. Či už ste malým výrobcom alebo veľkým priemyselným používateľom, máme odborné znalosti a zdroje, aby sme splnili vaše potreby f - theta objektívov.
